光伏汇流箱，又称太阳能光伏汇流箱或直流汇流箱，是光伏（PV）太阳能发电系统中的核心组件。它作为多个光伏组串（或阵列）的集中连接点，在电能输送至逆变器之前对各组串输出进行汇流。通过将多块太阳能电池板的输出集中为单一输出，光伏阵列汇流箱可显著提升系统效率、保障运行安全并简化维护流程。本文将深入解析光伏汇流箱的核心概念、安装流程、维护准则，以及选择 USFULL光伏汇流箱的核心优势。
1. 光伏汇流箱的核心概念
光伏汇流箱是一种配备直流断路器的专用配电设备，其核心功能是将若干个串联连接的光伏阵列输出汇总为单一直流输出。该汇总后的直流电能会先通过控制器或直流配电柜进行管理，再由光伏逆变器转换为交流电，最终实现与电网的无缝并网。
从系统优化角度来看，光伏阵列汇流箱大幅减少了光伏组件与逆变器之间的连接节点，这一设计可有效降低因局部故障引发的系统整体停运风险，显著提升系统运行可靠性。同时，集中式的汇流结构让系统的维护与监测更便捷，因此光伏汇流箱广泛适用于中大型光伏电站及分布式光伏系统（如工商业屋顶光伏、户用光伏电站等）。
补充说明：根据光伏系统规模不同，汇流箱的组串接入数量存在差异。小型分布式系统常用 4 路、8 路汇流箱，中大型电站则多采用 16 路、24 路汇流箱，部分定制化产品可支持 32 路及以上组串接入，以适配不同的电站布局需求。
2. 光伏汇流箱的安装流程
光伏汇流箱的安装需遵循严格步骤，以确保设备功能正常及运维安全，具体流程如下：
（1）安装位置选择
汇流箱应尽量靠近光伏阵列安装，以缩短直流电缆长度，降低线路损耗（注：直流电缆损耗与长度成正比，每增加 10 米，损耗约增加 1%-2%）。同时，安装位置需满足两点核心要求：一是支撑结构稳定（如混凝土基座、钢结构支架需符合承重标准），二是便于后期维护操作（建议预留至少 0.8 米的检修空间）。
（2）汇流箱固定安装
使用 M4 规格螺丝将汇流箱固定在支撑结构上，安装过程中需保证箱体水平（偏差不超过 ±1°），避免因倾斜导致内部组件受力不均。此外，汇流箱的防护等级必须达到 IP65 标准，以抵御户外雨雪、沙尘、高温等恶劣环境（IP65 表示完全防尘，且可承受任意方向的低压喷水）。
（3）接地处理
需建立清晰且可靠的接地连接，采用黄绿双色 PE（保护接地）线进行接地，严禁依赖箱体本身实现接地导通。接地电阻值需符合规范要求：一般光伏电站接地电阻应≤4Ω，在高土壤电阻率地区（如沙漠、岩石地带），需通过添加降阻剂、延长接地极等方式，确保接地电阻≤10Ω。
（4）导线布线
导线穿入箱体时，需确保穿线孔光滑无毛刺，避免划伤导线绝缘层；若箱体为金属材质，需在穿线孔处加装绝缘衬套，防止导线与金属箱体接触引发意外接地。同时，导线排布需整齐，不同极性（正极、负极、接地）的导线应分开敷设，避免交叉缠绕。
（5）导线连接
剥线时需小心操作，避免损伤导线线芯（建议剥线长度比端子接口深度长 1-2mm，确保充分接触）；导线端子需紧固连接，对于多股软导线，必须使用冷压端子压接后再接入端子排，防止导线松散导致接触不良。此外，需确保绝缘层完整，且导线截面积不得因剥线或压接而减小（如 4mm² 导线压接后，实际导电截面积应不小于 3.8mm²）。
（6）组件安装与测试
安装直流断路器、防雷模块等核心组件后，需逐一进行功能测试：直流断路器需测试分合闸动作的灵活性与可靠性；防雷模块需检查指示灯状态（正常时应显示绿色，故障时显示红色）；同时，需测试汇流箱的绝缘性能，确保无漏电风险。
补充说明：安装过程中需严格遵循《光伏发电站施工规范》（GB 50794-2012），所有操作人员需持有低压电工证，高空安装（如屋顶、支架高处）时需佩戴安全带，且安装作业应避开阴雨、大风等恶劣天气。
3. 电站汇流箱的维护要点
为保障光伏汇流箱的使用寿命与运行稳定性，需定期开展维护工作，核心维护要点如下：
（1）外观检查
定期（建议每月 1 次）检查箱体是否存在变形、锈蚀、进水或积尘现象：若发现箱体表面锈蚀，需及时清理并补涂防锈漆；若存在进水痕迹，需检查密封胶条是否老化，必要时更换密封组件。同时，需确保箱体外部的安全警示标识（如 “高压危险”“禁止触摸”）完好清晰，防水锁开启与关闭顺畅。
（2）端子检查
打开箱体后，检查内部端子是否存在松动、氧化或腐蚀：对于松动的端子，需使用扭矩扳手按规定扭矩（一般为 2.5-4N・m，具体参考产品说明书）紧固；对于氧化或腐蚀的端子，需用细砂纸打磨后重新涂抹导电膏，确保接触良好。此外，需核对直流熔断器的规格是否符合设计要求（如额定电流、分断能力），严禁使用规格不符的熔断器替代。
（3）绝缘电阻检测
定期（建议每季度 1 次）测量直流母线正负极与接地之间的绝缘电阻，使用 500V 绝缘电阻表进行检测，其绝缘电阻值应大于 2MΩ。若检测值低于标准，需排查导线绝缘层是否破损、端子是否受潮，及时更换受损组件。
（4）断路器检查
测试直流断路器的分合闸功能，确保动作灵活可靠：手动分合闸 3-5 次，观察是否存在卡滞现象；同时，需通过模拟过载或短路工况（使用专用测试设备），验证断路器的保护功能是否正常触发，确保其能在故障时及时切断电路。
（5）浪涌保护器检查
检查汇流箱内部浪涌保护器（SPD）的状态：若 SPD 配备状态指示灯，正常时应显示绿色，若显示红色或熄灭，表明 SPD 已失效，需及时更换；若无指示灯，需使用专用仪器测量 SPD 的漏电流，当漏电流超过 10μA 时，需更换 SPD 组件（建议 SPD 的更换周期不超过 5 年，恶劣环境下缩短至 3 年）。
4. 光伏汇流箱的维护类型
（1）日常维护
为延长光伏汇流箱的使用寿命、保障系统正常运行，必须定期开展日常维护。维护作业前，需先切断汇流箱的直流输入与输出，确保维护过程中接触部件无带电风险。需特别注意的是，汇流箱长期暴露在户外，易受沙尘、湿度影响，可能引发端子氧化、绝缘性能下降等故障，因此日常维护的重要性不容忽视（建议每月 1 次日常巡检，每半年 1 次全面维护）。
补充说明：日常维护记录表需详细记录维护日期、维护内容、检测数据（如绝缘电阻值、端子温度）等信息，便于后续追溯与故障分析。
（2）熔断器更换
当熔断器损坏或熔断后，无法进行修复，必须更换新的熔断器。更换作业需由具备资质的专业人员操作，且需遵循 “先断电、后操作” 的原则：首先断开汇流箱的直流断路器，切断输出回路；再拆除熔断器座的盖板，取出损坏的熔断器；更换时需确保新熔断器的规格（额定电流、额定电压）与原熔断器一致，更换后需测试熔断器座的接触是否良好，避免因接触不良导致发热。
5. 故障排查时的安全注意事项
在对光伏汇流箱进行故障排查时，需严格遵守以下安全规范，防范触电风险：
（1）佩戴绝缘手套
绝缘手套是第一道安全防线，必须选用额定电压大于 1000V 的专用绝缘手套（符合 GB/T 17622-2022 标准）。使用前需检查手套是否存在破损、漏气现象（可通过充气测试：将手套充气后捏紧开口，观察是否漏气），且手套需定期（每 6 个月 1 次）送至专业机构检测，确保绝缘性能达标。
（2）断开直流断路器
在对汇流箱进行任何操作前，必须先断开直流断路器，切断汇流箱的直流输出回路。断开后，需使用万用表测量汇流箱输出端的电压，确认电压为 0V 后，方可进行后续操作，避免因断路器故障导致 “假断开” 引发触电。
（3）拆除所有熔断器
由于熔断器座的两端仍可能残留高压（即使断开断路器，光伏组件仍会产生开路电压），因此故障排查前需拆除所有熔断器，彻底切断光伏组串与汇流箱的连接。拆除熔断器时，需使用绝缘夹钳，避免手部直接接触熔断器座。
6. 选择优质汇流箱的关键指标
光伏汇流箱是太阳能电池板输出电能的 “第一道关卡”，其质量直接影响整个光伏系统的安全性与稳定性，因此选择优质汇流箱至关重要。判断汇流箱质量的核心标准如下：
（1）熔断器配置

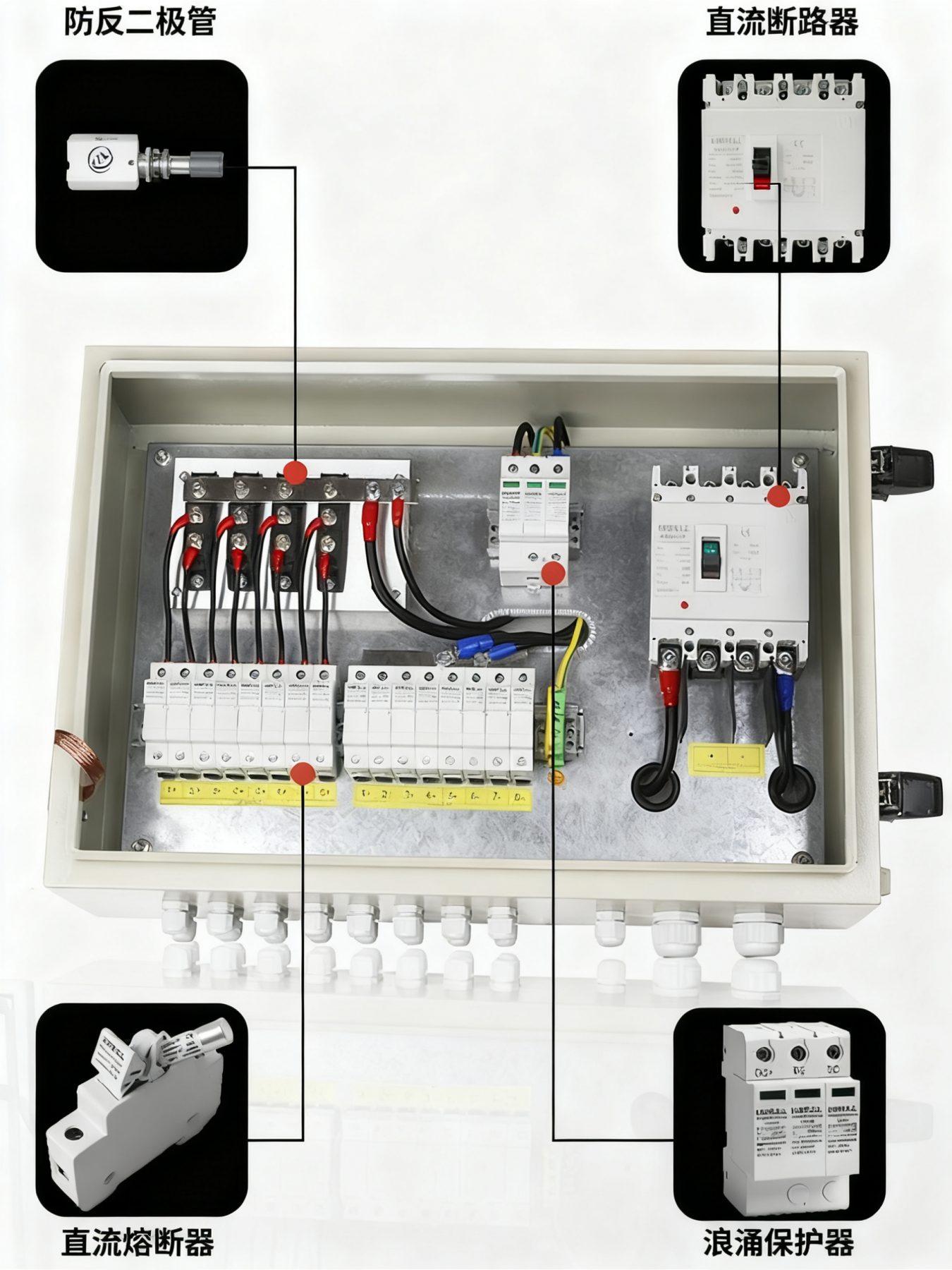

优质汇流箱需为每路组串配置正、负极双熔断器，以实现全面的过流保护。但目前市场上部分厂家为降低成本，仅配置正极熔断器，甚至省略熔断器，这种做法会导致组串过流时无法及时切断电路，可能引发组件烧毁、电缆起火等安全事故。因此，选择时需打开箱体检查，确保每路组串均配备正、负极熔断器（建议选用陶瓷管熔断器，额定电流一般为 15A 或 20A，具体根据光伏组件的额定电流选择）。
（2）防反接模块
防反接模块是防止光伏组串反向放电的关键组件，其核心部件为二极管，通过单向导电特性阻止电流反向流动。判断汇流箱是否配备防反接模块，可直接观察内部是否有二极管组件（通常为黑色长方体，带有正负极标识），且优质汇流箱一般采用 “2 路输入、1 路输出” 的防反接设计，确保每两路组串的反向电流都能被有效阻断。
（3）直流断路器（DC MCB）配置
部分厂家为节省成本，使用直流隔离开关替代直流断路器（DC MCB），但隔离开关仅具备分合闸功能，无法实现过载与短路保护；而直流断路器除分合闸功能外，还能在电路过载或短路时自动跳闸，切断故障回路。因此，优质汇流箱需配置直流断路器（小功率汇流箱用 DC MCB，大功率汇流箱用 DC MCCB，即塑壳断路器），确保系统故障时能快速保护。
（4）熔断器额定电流匹配
目前市场上主流太阳能电池板的规格为 250W、300W，其额定工作电流一般为 8-9A。因此，汇流箱配备的熔断器额定电流需与组件电流匹配，通常选用 15A 的熔断器（额定电流为组件工作电流的 1.5-2 倍，符合行业规范），既能满足正常运行需求，又能在过流时及时保护。
（5）箱体材质与防护等级
汇流箱的箱体材质与防护等级直接影响其户外适应性：
- 塑料箱体需采用高品质 ABS 工程塑料，具备耐高温（-40℃至 85℃）、抗紫外线、抗老化的特性；
- 金属箱体需采用冷轧钢板，表面经静电喷涂处理，防锈等级达到 GB/T 10125-2021 中的 5 级标准，确保长期户外使用不生锈。
同时，箱体防护等级需达到 IP65 标准，部分恶劣环境（如沿海、高海拔地区）可选择 IP67 防护等级的产品。
USFULL 汇流箱补充优势：USFULL光伏汇流箱除满足上述所有标准外，还具备适配性强的特点，可兼容并网逆变器与离网逆变器；在系统设计上，支持灵活扩展（如可加装监控模块，实现远程监测电流、电压、温度等参数），且可根据客户需求提供定制化服务（如特殊尺寸、多组串接入、特殊防护等级等）。
7. 光伏汇流箱的故障排查方法
光伏汇流箱常见故障主要分为三类，对应的排查方法如下：
（1）防雷装置故障
当怀疑防雷装置（浪涌保护器）故障时，排查步骤如下：
- 首先检查防雷接地线是否牢固，有无松动、断裂或腐蚀现象（接地线截面积应不小于 6mm²，连接端子需紧固）；
- 若接地线正常，再检查浪涌保护器的状态：通过指示灯判断（正常为绿色，故障为红色或熄灭），或使用万用表测量 SPD 的输入与输出端电压，若电压异常（如无电压或电压过低），则表明 SPD 已失效，需及时更换同规格的 SPD 组件。
（2）通信故障
汇流箱与监控系统的通信故障，需从以下两方面排查：
- 通信波特率匹配：检查汇流箱的通信波特率（常见为 9600bps、19200bps）与监控系统（如后台电脑、逆变器监控）的波特率是否一致，若不一致，需通过汇流箱的参数设置界面调整波特率；
- 地址匹配：核实汇流箱的设备地址（如 Modbus 地址，范围一般为 1-247）与监控软件中设置的地址是否相同，地址不匹配会导致监控系统无法识别汇流箱，需重新设置一致的地址。
补充说明：若上述排查后通信仍异常，需检查通信线路（如 RS485 总线）是否存在断线、短路，或线路干扰（如与强电电缆并行敷设导致的电磁干扰），建议通信线路与强电线路分开敷设，间距不小于 0.3 米。
（3）电流采样异常
当监控系统显示某一路或多路组串的电流采样值明显偏小（低于正常工作电流的 80%）或偏大（高于正常工作电流的 120%）时，排查步骤如下：
- 检查对应组串的光伏组件：查看组件是否存在遮挡（如灰尘、树叶）、玻璃破损、电池片隐裂等情况，这些问题会导致组件输出电流下降；
- 检查对应组串的熔断器：若熔断器熔断，会导致该路电流为 0 或极小，需更换同规格熔断器；
- 检查电流采样模块：若组件与熔断器均正常，需检查汇流箱内部的电流采样模块（如电流互感器、采样电阻）是否故障，可通过替换法测试，更换故障模块后重新校准电流采样精度。
8. 为何选择 USFULL光伏汇流箱？
选择合适的光伏汇流箱对太阳能发电系统的效率与安全至关重要，USFULL光伏汇流箱凭借以下核心优势，成为行业优选产品：
（1）品质与可靠性
USFULL 采用高品质核心组件与材料：直流断路器选用施耐德、ABB 等国际知名品牌；熔断器采用陶瓷管结构，分断能力达 10kA；箱体采用 IP65 防护等级的 ABS 塑料或喷涂冷轧钢板，可在 – 40℃至 85℃的极端环境下稳定运行，确保汇流箱的使用寿命超过 15 年（符合光伏系统的设计寿命要求）。
（2）先进功能配置
USFULL 汇流箱标配内置浪涌保护器（SPD），可抵御 20kA 的雷电流冲击；配备高精度电流采样模块（误差≤1%），支持实时监测每路组串的电流；部分高端型号还集成温度传感器，可监测箱体内温度，避免高温导致组件老化，全方位保障系统安全。
（3）便捷的安装设计
USFULL 汇流箱采用模块化设计，内部组件布局清晰，接线端子带有明确标识（如 “+”“-”“组串 1”“组串 2”），可大幅缩短安装时间（相比传统汇流箱，安装效率提升 30%）；同时，箱体预留充足的接线空间，便于导线排布与后期维护，降低人工成本。
（4）全面的技术支持
USFULL 为客户提供全生命周期的技术支持：售前提供定制化方案设计（根据电站规模、环境条件推荐合适的汇流箱型号）；售中提供安装指导（派遣技术人员现场培训）；售后提供 24 小时故障响应服务，同时提供完整的产品说明书、维护手册等文档，帮助客户轻松解决运维问题。
（5）灵活的定制化服务
针对特殊项目需求，USFULL 可提供定制化服务：如为沿海地区客户定制防盐雾腐蚀的箱体（采用 316 不锈钢材质）；为高海拔地区客户定制低温适应性强的组件（选用耐低温的断路器与熔断器）；还可根据客户需求增加监控接口（如 RS485、LoRa、4G），实现与不同监控系统的兼容。
总结
光伏汇流箱作为光伏发电系统的 “电力枢纽”，其性能直接决定系统的安全、效率与可靠性。正确的安装与定期维护是保障汇流箱长期稳定运行的关键，而选择 USFULL
