变频驱动器（VFD）是控制电机转速的核心设备，但如果缺乏适当的滤波措施，它们可能会产生电气噪声、谐波，甚至造成设备损坏。这些问题会导致高昂的停机成本与运行低效，而解决方案便是：了解并为 VFD 系统配置合适的输入滤波器与输出滤波器。下文将为您介绍五种关键的滤波器类型，助力优化您的 VFD 系统配置。

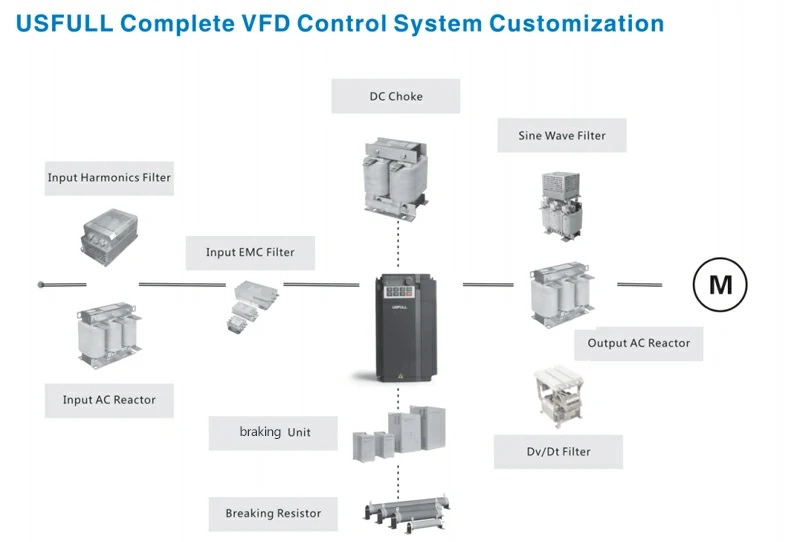

变频驱动器（VFD）需要借助输入滤波器与输出滤波器，来缓解电气噪声、谐波问题并避免设备损坏。其中，输入滤波器包括电磁干扰（EMI）滤波器、谐波滤波器和输入电抗器；输出滤波器则由正弦波滤波器和输出电抗器构成。这些滤波器能确保 VFD 系统运行更平稳、保护设备安全，并提升能源利用效率。
接下来，让我们深入探讨 VFD 的核心输入滤波器与输出滤波器，以及它们如何提升系统性能。
有哪些可用的输入滤波器？
输入滤波器对于保护变频驱动器（VFD）免受供电电源带来的电气干扰至关重要，它们能保障 VFD 稳定运行，避免 VFD 及相连设备受损。以下是三种主要的输入滤波器类型：
1. 电磁干扰（EMI）滤波器
电磁干扰（EMI）滤波器旨在抑制 VFD 产生的高频噪声。这类噪声可能会干扰其他电子设备的正常运行，还可能导致设备无法满足相关法规标准的合规要求。EMI 滤波器安装在 VFD 的输入端，可阻隔无用频率信号，确保供电电源更洁净，同时减少对周边设备的干扰。
2. 谐波滤波器
谐波滤波器用于解决 VFD 系统中非线性负载引发的波形畸变问题。这种畸变可能导致变压器过热、电容器损坏，并降低整个系统的运行效率。谐波滤波器通过吸收或抵消谐波电流，有效缓解这些问题，保障供电波形更平稳，延长设备使用寿命。
3. 输入电抗器
输入电抗器，也称为线路电抗器，主要用于保护 VFD 免受电压尖峰和瞬态干扰的影响。它们能为输入电源提供阻抗，降低突发电压变化对 VFD 造成损坏的风险。此外，输入电抗器还有助于抑制谐波、改善功率因数，是许多应用场景中性价比极高的解决方案。
有哪些可用的输出滤波器？
输出滤波器同样重要，它们能保护电机及其他下游设备免受 VFD 产生的高频开关噪声影响。以下是两种主要的输出滤波器类型：
1. 正弦波滤波器

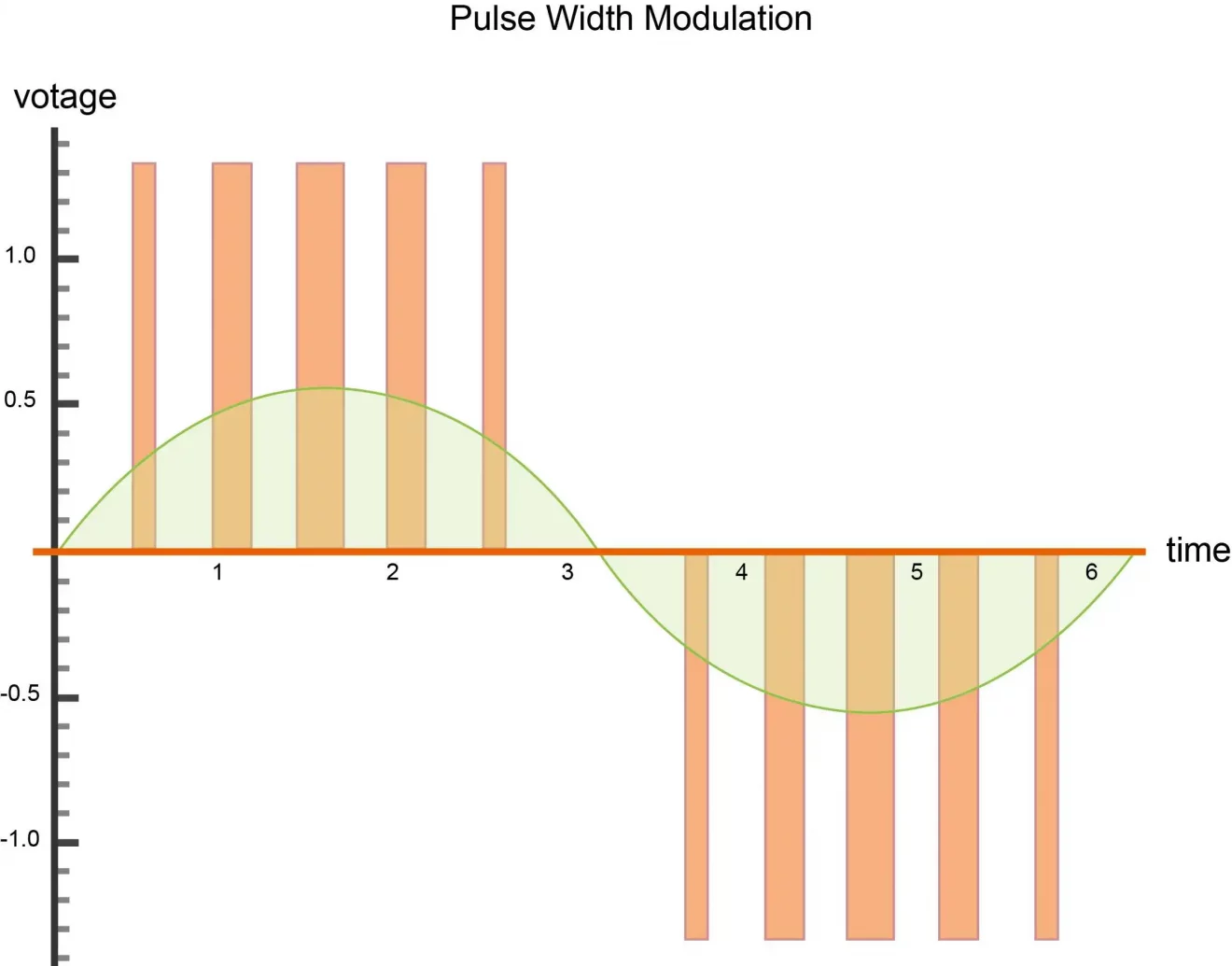

正弦波滤波器的作用是将 VFD 输出的脉宽调制（PWM）波形，转换为平滑的正弦波形。这一过程可减少电机发热、降低可闻噪声，并延长电机使用寿命。在对电机控制精度要求高、对电气噪声敏感的应用场景（如精密工业环境）中，正弦波滤波器是理想选择。
2. 输出电抗器
输出电抗器，也称为电机电抗器，用于限制电机绕组中的电流上升速率。它们能保护电机免受电压尖峰影响，减轻 VFD 高频输出对电机造成的压力。在电缆布线距离较长的场景中，输出电抗器尤为实用 —— 因为长距离布线产生的反射波可能会损坏电机绝缘层，而输出电抗器可有效规避这一风险。
总结
为 VFD 系统选择合适的输入滤波器与输出滤波器，对于保障系统效率、可靠性及使用寿命至关重要。通过了解各类滤波器的功能与适用场景，您能够优化 VFD 系统性能，避免因设备故障导致的高昂停机成本。
