选择不合适的光伏汇流箱（PV Combiner Box）可能导致电能分配低效、系统频繁故障，甚至引发火灾隐患。这不仅会造成高昂的维护成本、能源损耗，还会带来安全风险。因此，为避免这些问题，选择一款符合光伏系统需求的高品质太阳能汇流箱（Solar Combiner Box），对保障系统安全、提升运行效率及实现长期稳定性能至关重要。
一、什么是光伏汇流箱？

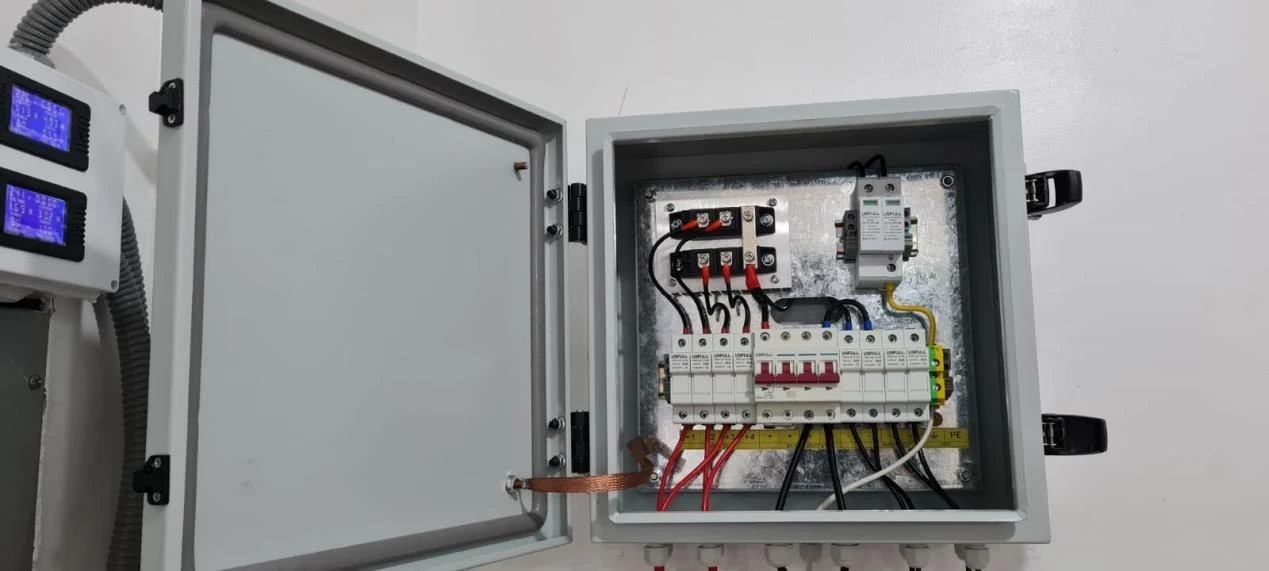

光伏汇流箱是太阳能供电系统中的核心组件，其作用是将多个光伏组串箱（PV String Box）的输出连接整合为单一输出，从而更高效地将电能传输至逆变器。汇流箱内部包含多种关键电气保护装置，具体如下：
- 熔断器（Fuses）：防止过电流对设备造成损坏；
- 断路器（Circuit Breakers）：防范短路故障，并支持手动切断电路；
- 浪涌保护器（Surge Protection Devices，SPD）：抵御雷击等因素引发的电压尖峰，保护系统安全；
- 汇流排（Busbars）：实现不同电气连接之间的电能分配；
- 监测装置（Monitoring Devices）：实时追踪电压与电流数据。
通过减少连接至逆变器的线缆数量，光伏汇流箱（Combiner Box PV）简化了系统设计、提升了安全性，同时增强了系统运行的可靠性。
二、为何需要光伏汇流箱？
光伏汇流箱（Solar PV Combiner Box）在优化太阳能系统性能方面发挥着关键作用，其必要性主要体现在以下几点：
- 简化布线：若没有光伏汇流箱，每块太阳能电池板都需单独布线连接至逆变器，这会使系统结构更复杂，且增加成本；
- 强化系统保护：过电流、短路及浪涌等问题可能损坏光伏系统，而光伏组串汇流箱（PV String Combiner Box）集成了多种保护组件，可有效防范这些风险；
- 降低安装成本：所需线缆数量减少且连接集中，能降低材料与人工成本；
- 便于维护与故障排查：当某一光伏组串出现故障时，太阳能汇流箱可对故障部分进行隔离，让维护工作更便捷；
- 提升效率：优化电能向逆变器的传输流程，减少能源损耗。
无论是设计小型住宅光伏系统，还是大型商用太阳能电站，投资一款高品质的太阳能直流汇流箱（DC Combiner Box for Solar）都至关重要。
三、光伏汇流箱的类型
选择合适的汇流箱（Combiner Box）需结合光伏系统的规模与设计方案，其主要分为以下两类：
- 太阳能直流汇流箱（DC Combiner Box for Solar）
-
- 用途：在将电能传输至集中式逆变器前，实现多个光伏组串的连接；
-
- 组成：包含直流熔断器、直流断路器及浪涌保护器；
-
- 适用场景：适用于小型和大型光伏系统。
- 交流汇流箱（AC Combiner Box）
-
- 用途：安装在逆变器之后，将多个逆变器的交流输出整合后接入电网；
-
- 组成：包含交流断路器及浪涌保护器；
-
- 适用场景：主要用于工商业光伏电站。
若需处理光伏组串的连接，太阳能直流汇流箱是合适选择；而若需管理多个逆变器的交流输出，则需选用交流汇流箱。
四、选择太阳能汇流箱的关键因素
为确保光伏组串汇流箱符合光伏电站的安装需求，选择时需重点考虑以下因素：
- 系统兼容性
光伏汇流箱需与逆变器、电池板配置及系统整体电压相匹配，需核查以下参数：最大输入电压、最大电流容量、输入组串数量。
-
- 如何选择光伏汇流箱的电压规格？
汇流箱的电压由串联的太阳能电池板数量决定，计算公式为：电压 = 串联电池板数量 × 单块电池板的开路电压（Voc）。
-
- 如何选择直流断路器的额定电流？
断路器电流需根据并联的光伏组串数量及单组串的短路电流确定，计算公式为：电流 = 并联组串数量 × 单组串的短路电流（Isc），计算结果需乘以 1.5-2 倍的安全系数。
-
- 如何选择直流熔断器的熔丝电流？
熔丝电流 = 太阳能电池板的短路电流（Isc）× 1.5。
- 安全特性
可靠的汇流箱制造商（Combiner Box Manufacturers）会在产品中融入必要的安全机制，包括：熔断器与断路器（防过电流损坏）、浪涌保护器（防电压尖峰）、快速关断装置（确保紧急情况下快速断电）。
- 耐用性与抗候性
汇流箱的外壳需具备防风雨性能（防护等级需达到 IP65 及以上），以抵御恶劣户外环境，如雨水、灰尘侵蚀及极端温度影响。
- 监测与智能功能
部分高端光伏组串汇流箱具备远程监测功能，可实时追踪系统运行性能。
- 可扩展性
若计划未来扩容光伏系统，需选择具备额外输入容量的太阳能汇流箱。
五、光伏汇流箱的安装步骤
光伏汇流箱的正确安装对系统安全与运行效率至关重要，具体步骤如下：
- 选择安装位置：选择通风良好、有遮挡且便于操作的位置，避免直接暴露在极端天气环境中；
- 固定汇流箱：使用支架或安装板将光伏汇流箱固定，确保安装稳固，防止震动损坏；
- 连接光伏组串：将太阳能电池板的线缆连接至汇流箱指定的输入端子，注意极性正确，避免反向连接；
- 安装保护装置：装入所需的熔断器与断路器，连接浪涌保护器以防范电压尖峰；
- 连接逆变器：将光伏汇流箱（Combiner Box PV）的输出端与逆变器的输入端相连，确保系统可靠接地；
- 系统测试：接通电源，监测电压与电流数据，排查线缆连接错误后，密封汇流箱。
正确安装可确保光伏汇流箱（Solar PV Combiner Box）安全、高效运行。
六、需避免的常见错误
在选择或安装汇流箱时，需警惕以下常见错误：
- 尺寸选择不当：汇流箱尺寸过小可能导致过热并降低效率，尺寸过大则会造成不必要的成本浪费；
- 忽视安全标准：太阳能直流汇流箱需符合国际电工委员会（IEC）、欧洲合格认证（CE）或美国保险商试验所（UL）等认证标准，以保障最大安全性能；
- 布线不规范：连接不良可能导致能源损耗与系统故障，需遵循规范的布线流程，并使用高品质连接器；
- 忽视维护：不定期检查可能导致未被发现的故障，需定期检查汇流箱内的连接是否松动、组件是否老化。
避免上述错误，可确保光伏汇流箱（PV Box）实现可靠、高效运行。
选择合适的光伏汇流箱对优化太阳能系统性能至关重要，它不仅能保障电能安全分配、简化布线流程，还能提升系统整体效率。合理选择，方能最大化光伏系统的运行性能与使用寿命。
