变频器工作原理及干扰抑制方法

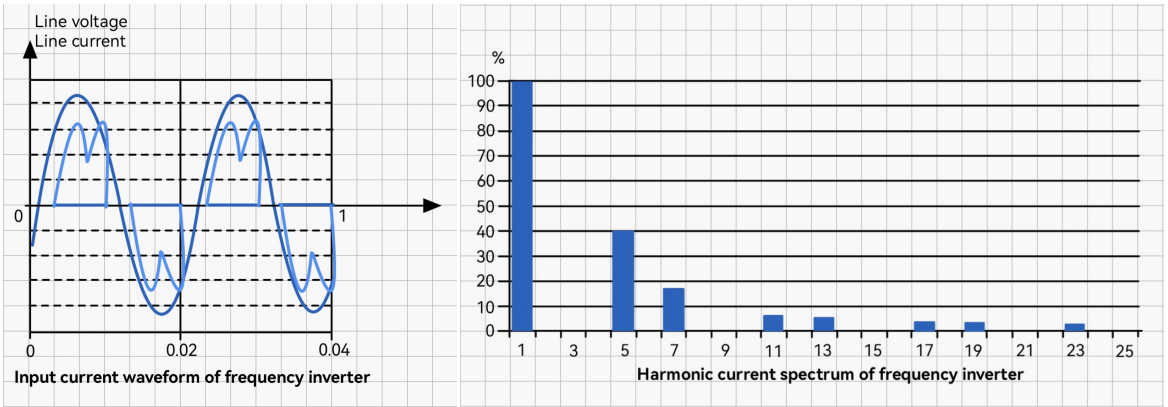

一、解析谐波干扰

变频器通过将固定频率的交流输入转换为可变频率的交流输出来控制电机转速，这一过程会产生谐波 —— 即基波频率的整数倍频率信号。谐波干扰会导致电压与电流波形失真，不仅降低系统效率，还可能损坏敏感设备。

1.1 检测与监测工具

电流表、电压表等传统工具虽能满足基础检测需求，但转速表等数字显示设备的集成可将模拟量转换为数字量，显著提升监测能力，助力精准识别谐波频率并量化干扰程度。

1.2 实现精确控制的控制设备

为在谐波干扰环境下实现精确控制，需借助模数（AD）转换模块与可编程逻辑控制器（PLC）。这些设备能将模拟量有效转换为数字反馈信号，为制定精细化的干扰控制与抑制策略提供支持。

1.3 变频器参数设置

微调变频器参数是抑制谐波干扰的关键环节。用户可根据具体运行需求选择电压或电流信号等输出参数，使变频器的输出特性适配不同场景，从而降低谐波对系统的影响。

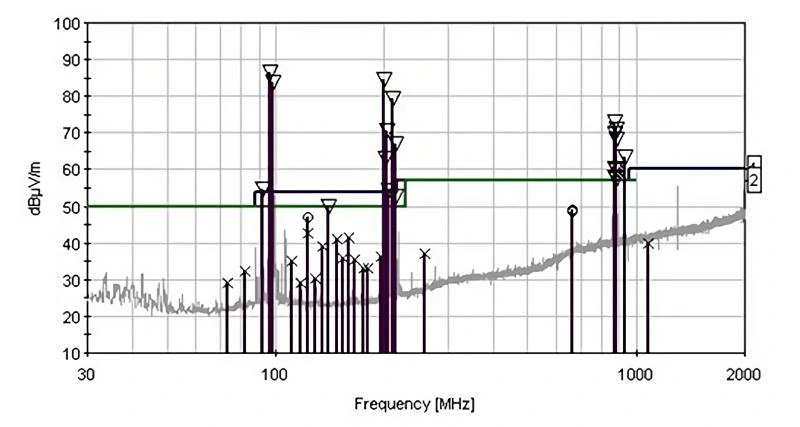

二、应对射频传导发射干扰

射频传导发射干扰是指变频器产生的高频噪声沿电源线及其他导体传播的现象。此类干扰会影响同一供电回路中周边设备的正常运行，可能导致设备故障甚至损坏。

2.1 通信协议应用

采用 MODBUS、PROFIBUS 或 PROFINET 等先进通信协议，是解决射频传导发射干扰的综合方案。这些协议支持实时数据采集与控制，可最大限度降低干扰对共用电网设备的影响。

2.2 布线规范

精细化的布线操作对减少干扰至关重要：需确保电源线与信号线完全分离，并远离变频器的输入输出线路。无论设备与变频器间距如何，遵循此规范均可大幅降低干扰风险。

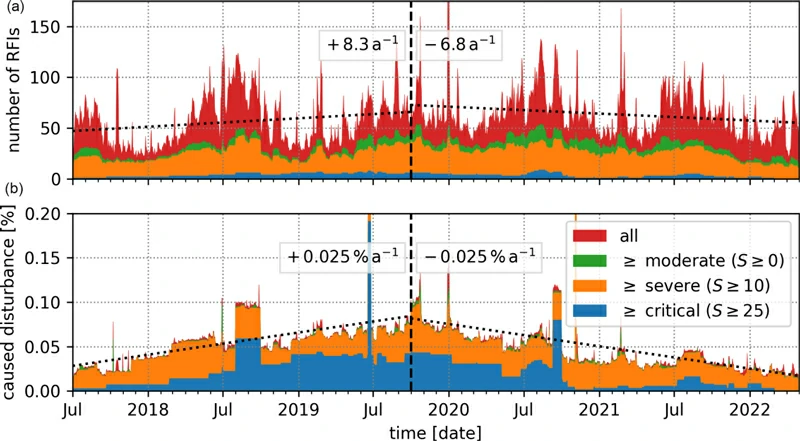

三、解决射频辐射干扰

射频辐射干扰是指变频器产生的高频信号以电磁波形式向周围环境辐射的现象。这些电磁波会干扰附近电子设备（尤其含敏感射频组件的设备）的正常工作。

3.1 有效的屏蔽措施

尽管变频器通常配备铁质外壳以实现基础屏蔽，但仍需额外措施强化辐射干扰防护。例如，采用钢管对输出线路进行屏蔽，可进一步增强电磁干扰防护效果，确保周边电子设备受影响最小化。

3.2 间距控制

保持信号线、主电路线路与控制线之间的足够间距，是减少交叉干扰的关键。合理的间距设置能为变频器周边电子设备营造更稳定的运行环境。

3.3 接地增强屏蔽效果

屏蔽层的辐射干扰防护能力依赖可靠接地。确保屏蔽层有效接地，可提升其对电磁辐射的中和能力，使屏蔽措施更稳固。

四、现场干扰解决的主要步骤

4.1 采用软件抗干扰措施

通过部署自适应滤波、误差修正算法及噪声抑制技术等软件解决方案，可显著降低干扰影响。这些措施能有效区分有效信号与噪声，提升系统运行可靠性。

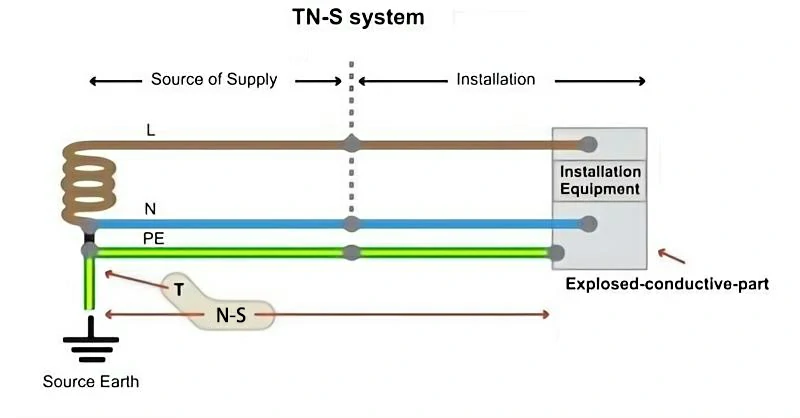

4.2 实施正确接地

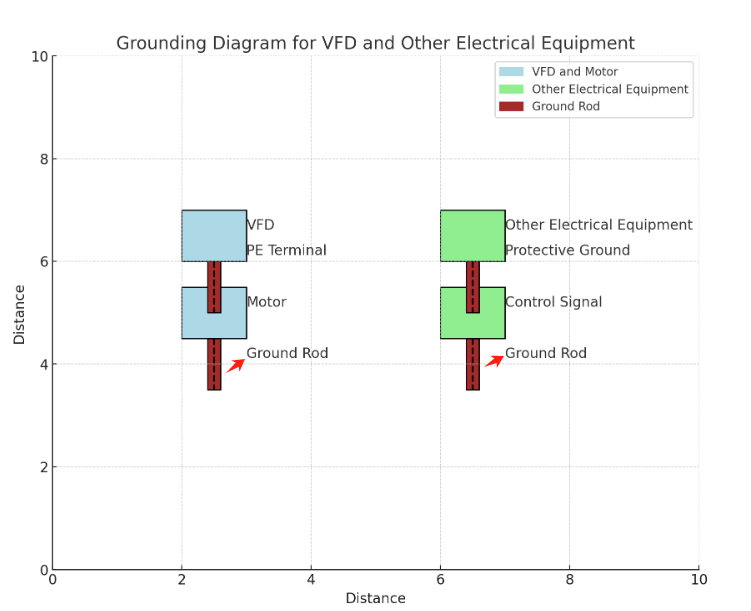

正确接地是抑制变频器干扰的核心手段。需确保所有组件均有效接地，为多余噪声提供安全的泄放路径，同时减少可能引发干扰的电位差。具体要求包括：

• 变频器主电路端子 PE（E、G）必须接地；

• 变频器接地线截面积不小于 4mm²，长度控制在 20 米以内；

• 其他电气设备的保护接地与工作接地需分别设置接地板，最终汇聚至配电柜的电气接地点；

• 控制信号与主电路线路的屏蔽层接地也需单独设置接地板，最终同样汇聚至配电柜的电气接地点。

4.3 阻断干扰源

对变频器及其组件进行屏蔽，可防止干扰扩散。采用金属外壳及屏蔽材料阻挡电磁波外泄，同时使用屏蔽线缆与组件，可减少传导发射与辐射发射干扰。

4.4 合理布线

优化布线布局以降低干扰风险：电源线与信号线需分开布设，避免平行走线；信号线采用双绞线，以减弱电磁场的影响。规范的布线可同时减少传导干扰与辐射干扰。

4.5 干扰隔离

使用隔离变压器或光电耦合器，可切断干扰传播路径。这类设备能在无直接电气连接的情况下实现信号传输，降低噪声扩散的可能性。

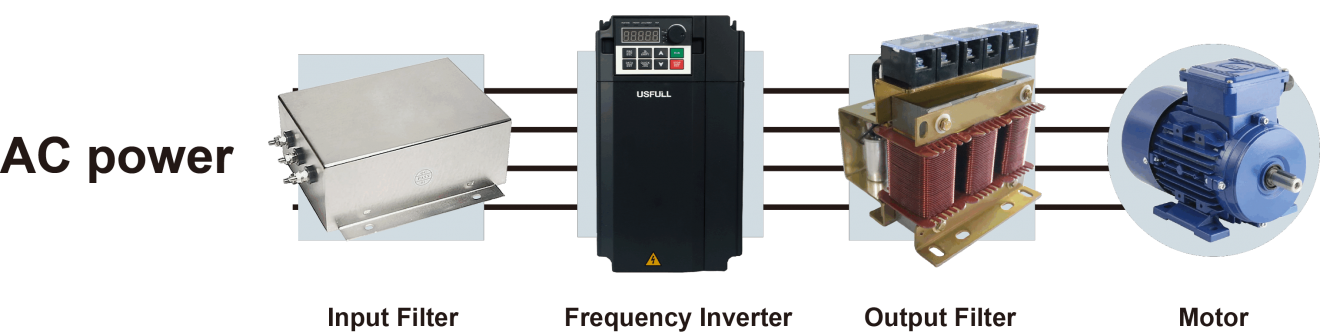

4.6 在系统回路中设置滤波器

滤波器用于抑制沿电源线传导的干扰信号，主要包括：

• 输入滤波器：减少来自供电电源的传导干扰，由高频阻抗提升的电感（线路滤波器）与吸收高频谐波的高频电容（辐射滤波器）组成；

• 输出滤波器：降低输出电流中的高次谐波分量，同时抑制谐波电流导致的电机附加转矩。



4.7 应用电抗器

在变频器的输入侧与输出侧加装电抗器（电感），可限制电压变化率并减少谐波失真。电抗器能平滑电流波形，从而降低谐波干扰，提升整体电能质量。





五、结论

抑制变频器干扰对维持工业系统的性能与可靠性至关重要。通过实施软件参数调整、正确接地、屏蔽防护、合理布线、干扰隔离、滤波器设置及电抗器应用等措施，可显著降低电磁干扰的影响，确保变频器及周边电子设备稳定运行。
