在太阳能系统布线时，规范光伏面板之间的连接至关重要。若缺乏合理的连接体系，过流问题可能会损坏逆变器，进而产生高昂的维修费用。而解决这一问题的关键方案，便是一款性能可靠的光伏汇流箱（PV Combiner Box）—— 它能切实保障系统安全，延长设备使用寿命。
光伏汇流箱在实现多块光伏面板与逆变器的安全连接中，扮演着不可或缺的角色。它不仅能简化布线流程、避免设备损坏，还能显著提升系统运行效率，是太阳能系统中连接面板与逆变器的 “桥梁”。
您是否正在寻找可靠方案，以简化光伏面板的布线工作？接下来，让我们深入了解太阳能光伏汇流箱的重要性，以及它如何帮助您规避可能造成重大损失的操作失误。
一、光伏汇流箱的核心用途是什么？
光伏汇流箱的首要用途，是对多块光伏面板的布线进行集中管理，并将其统一连接至逆变器或充电控制器。这一设计通过降低布线复杂度，让系统安装过程更便捷高效。通过整合不同面板的输出电流，光伏汇流箱（Solar Combiner）能确保整个系统布线规整，始终维持高效运行状态。
此外，它还承担着 “防护中枢” 的职责，可有效预防过流、逆流等问题。要知道，这些问题一旦出现，极易对逆变器及系统内其他核心组件造成不可逆的损坏，而光伏汇流箱的防护功能恰好能从源头规避这类风险。
二、光伏汇流箱的核心组成部件

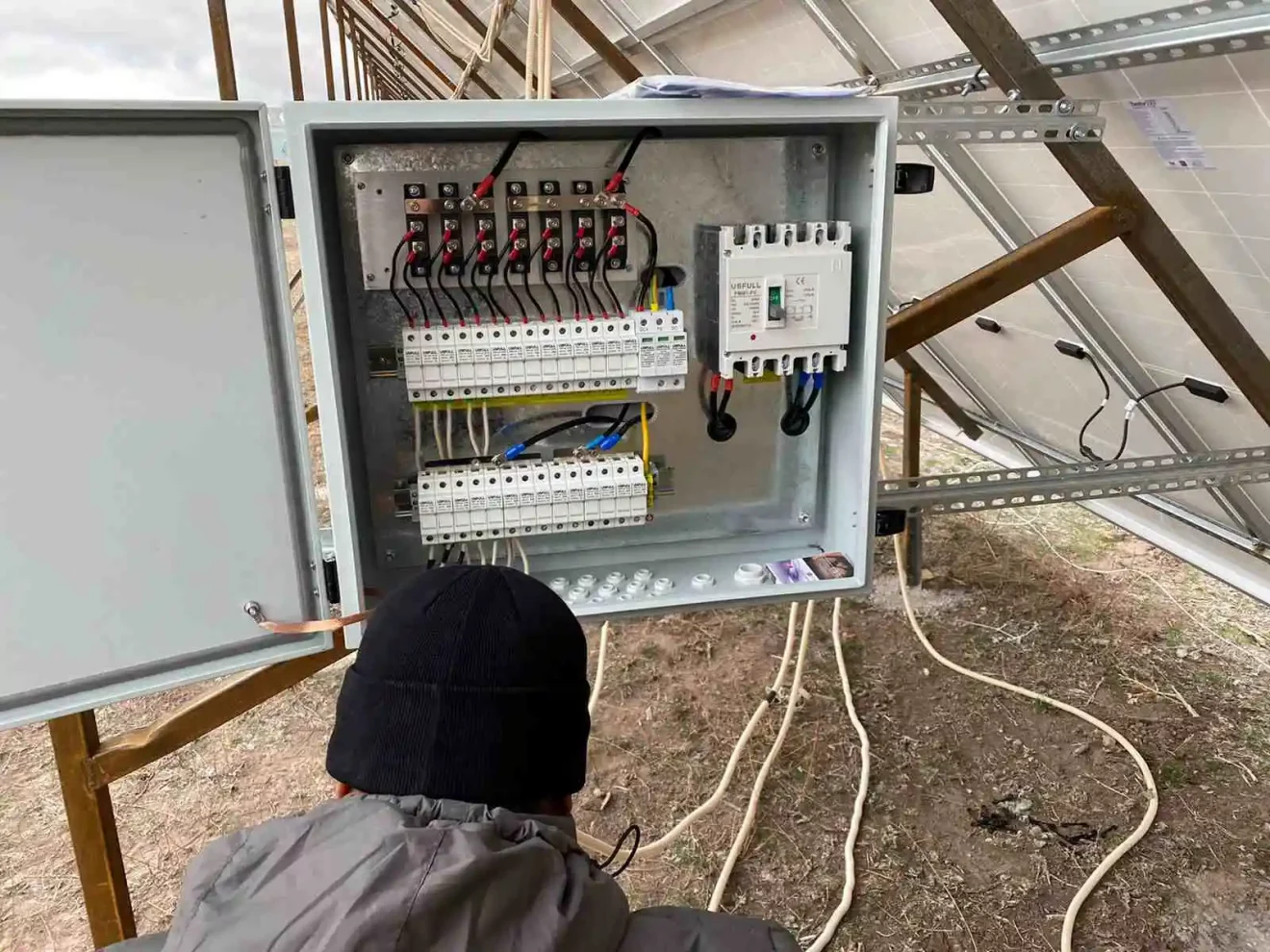

一款标准的光伏组串汇流箱（PV String Combiner Box）包含多个关键组件，各组件分工明确、协同工作，共同保障汇流箱稳定运行：
- 直流塑壳断路器（DC MCCB）：作为电路保护的核心部件，当电路出现过载、短路等异常情况时，能迅速切断电路，防止故障进一步扩大，为整个系统电路提供第一道安全屏障。
- 光伏组串熔断器（PV String Fuses）：专门针对过流问题设计，当电路中电流超出安全范围时，熔断器会及时熔断，快速阻断过大电流，避免光伏面板及其他组件因过流受损。
- 直流浪涌保护器（DC SPD）：主要用于抵御瞬态过电压冲击，比如雷击、电网波动等情况产生的过电压，能有效吸收多余电压，保护汇流箱及后续逆变器等设备免受损害。
- 直流隔离开关或断路器：在系统进行维护作业或发生故障时，可快速切断电路，实现电路隔离，为维修人员营造安全的操作环境，避免触电风险。
- 汇流排与接线端子：承担着电流汇聚与传输的重要作用，能将来自各光伏面板的导线汇聚成单一连接通路，确保电流稳定传输，同时也为后续布线调整与检修提供便利。
- 耐用外壳：大多采用 IP65 防护等级设计，这一等级能有效阻挡灰尘侵入，同时抵御雨水冲刷，为内部精密组件提供可靠的防护环境，适应户外复杂的使用场景。
三、如何挑选合适的光伏汇流箱？
选择一款适配的光伏汇流箱（Combiner Box PV），是保障太阳能系统长期安全、高效运行的重要前提。在挑选过程中，需重点关注以下关键因素：
1. 输入通道数量
首先要明确自身太阳能系统中光伏面板的具体数量，根据面板数量确定所需的输入通道数，确保所选光伏汇流箱能完全容纳所需的输入通道，避免因通道不足导致部分面板无法正常连接。
2. 布线类型兼容性
需提前确认汇流箱与光伏面板布线的尺寸、规格是否匹配，尤其要关注汇流箱对导线线径和连接器类型的支持范围，选择能与现有布线完美适配的产品，确保布线连接稳定可靠，减少接触不良等问题。
3. 过流保护能力
过流保护是光伏汇流箱的核心功能之一，务必选择配备熔断器或断路器的产品。优质的过流保护功能能有效抵御电压尖峰，及时切断过大电流，避免逆变器因过流损坏，大幅降低系统故障风险。
4. 外壳防护等级
若太阳能系统安装在潮湿、多尘或露天等户外环境，建议优先选择 IP65 及以上防护等级的光伏汇流箱（PV Box）。更高的防护等级能更好地保护内部组件免受潮气、灰尘和紫外线的侵蚀，延长汇流箱的使用寿命。
5. 电压额定值
所选直流光伏汇流箱（DC Combiner Box for Solar）的电压额定值，需与太阳能系统的整体电压完全匹配。对于大型光伏阵列而言，选择电压额定值更高的产品，能有效预防电气故障，保障系统在高负荷运行状态下的稳定性。
综合考虑以上因素，才能挑选出既可靠又高效的光伏组串汇流箱（PV String Box），为太阳能系统的安全运行奠定坚实基础。
四、光伏汇流箱的安装注意事项
光伏汇流箱（Solar PV Combiner Box）的安装是否规范，直接影响太阳能系统的运行性能，同时也关系到后续维护的便捷性。在安装过程中，需重点注意以下几点：
- 安装位置选择：理想情况下，汇流箱应安装在阴凉、朝北的位置，这样能最大程度避免阳光直射导致设备过热，防止因高温影响汇流箱的运行性能和使用寿命。
- 缩短布线距离：尽量将汇流箱安装在靠近光伏面板的位置，这样既能减少导线长度，降低线路传输过程中的电能损耗，又能减少因导线过长引发的线路故障概率。
- 抵御恶劣天气：尽管市面上多数光伏汇流箱具备一定的防水、防尘性能，但在安装时仍需采取额外防护措施，避免汇流箱长期暴露在暴雨、强风、高温等极端天气环境中，进一步提升设备的耐用性。
- 便于维护操作：安装位置需预留足够的操作空间，确保工作人员在进行定期检查、维护或故障维修时，能轻松接触到汇流箱的各个部件，提高维护效率，减少维护过程中的安全隐患。
五、何时需要使用光伏汇流箱？
当太阳能系统中光伏组串数量超过 3 组时，光伏组串汇流箱（PV String Box）或太阳能汇流箱（Solar Combiner Box）就会显得尤为实用。对于大型太阳能系统而言，它更是不可或缺的基础设施，主要作用包括：
- 简化复杂的布线流程，降低系统安装难度，减少安装时间与人力成本；
- 提供全面的过流保护，为系统核心设备如逆变器等提供安全保障；
- 提升整个系统的安全性，降低因线路问题引发的故障风险。
此外，使用光伏汇流箱还能进一步增强逆变器的防护效果，在遇到电压突然波动的情况时，可快速启动关机机制，避免设备因电压异常损坏。这些功能不仅能帮助用户减少高昂的维修费用，还能降低系统停机时间，因此，对于大型太阳能安装项目来说，光伏汇流箱无疑是一项极具价值的投资。
六、总结
光伏汇流箱（PV Combiner Box）是保障太阳能发电系统高效、安全运行的关键组件。它通过规范布线、防范电气故障、简化维护流程等多重作用，确保太阳能系统能长期稳定运行，为用户持续创造价值，是太阳能系统中不可或缺的 “安全卫士”。
